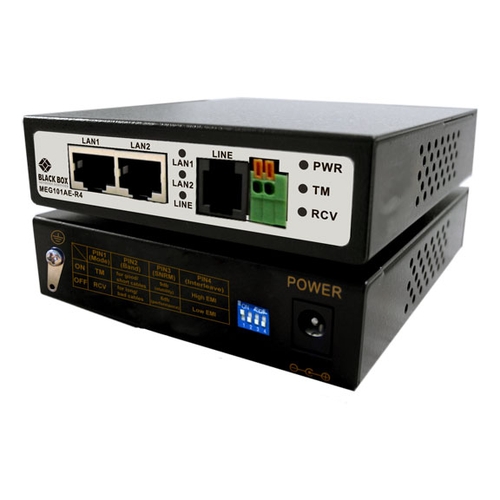

VDSL2 Mini Modem/Ethernet Extender

Das VDSL2-Mini-Modem verfügt über zwei 10/100 Mbps Ethernet-Ports, die eine wirtschaftliche Anbindung von fernen Standorten an das zentrale Netzwerk über nur zwei Kupferdrähte bereitstellen.

VDSL und VDSL2 konform unterstützt das Mini Modem eine symmetrische Bandbreite von bis zu 100 Mbps. Je nach Drahtbeschaffentheit sind Entfernungen bis 300 oder 400 Meter bei 100 Mbps möglich, mit niedrigeren Geschwindigkeiten können Distanzen bis 3 Kilometer überbrückt werden.

Für eine Punkt-zu-Punkt-Anbindung benötigen Sie zwei VDSL2 Mini Modems. Über einen DIP-Schalter kann jedes Gerät entweder als CO (Master) oder CPE (Slave) eingestellt werden.

Standard — IEEE802.3, IEEE802.3u, G999.3 VDSL2
Kabelempfehlung — RJ-45 Ethernet CAT3 - 7 UTP/STP, RJ-11 verdrillter Telefondraht

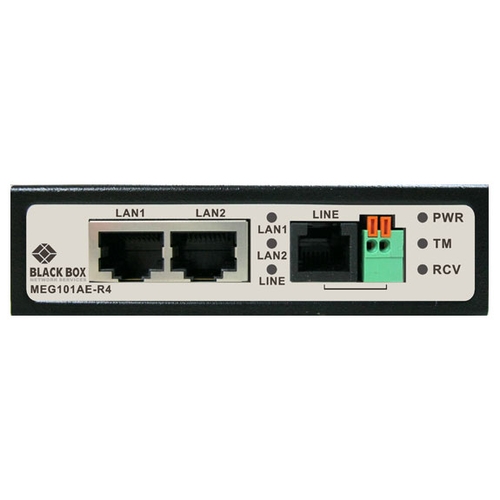

Anschlüsse —
(2) 10/100Mbps RJ-45 Ethernet Ports mit Autonegation,
(1) RJ-11/Klemmleiste für VDSL-Strecke,
(1) Strombuchse
(1) Erdung
Anzeigen — LEDS: power, link activity, VDSL2 port, transmitter/ receiver mode
VDSL2 Leitungskodierung — Discrete multitone modulation (DMT)
VDSL2 Übertragungsmodus — Packet transfer mode (PTM)
Stromversorgung — Eingangsspannung 12VDC, 1A, typ. Stromverbrauch 5 Watt
Temperatur — Lagerung: -20 bis70° C, Betrieb: 0 to 50°C
Feuchtigkeit — 10 bis 90% nicht kondensierend
Gewicht — 0,34 kg
Masse — 27H x 110B x 95T mm
EMC — FCC Class A, CE

Entfernungs-/Geschwindigkeitstabelle 24AWG Draht
Im Niedrigfrequenzband
Bis 300m: Upload 100 Mbps, Download 100 Mbps
400m: Up 72,91, Down 73,3 Mbps
500m: Up 57,09 Down 55,79 Mbps
700m: Up 39,40, Down 32,06 Mbps
1000m: Up 23,04, Down 22,03 Mbps
1600m: Up 5,72, Down 15,9 Mbps
2000m: Up 2,5, Down 14,92 Mbps
2600m: Up 1,8, Down 7,14 Mbps
3000m: Up 1,65, Down 5,43 Mbps

Im Hochfrequenzband
Bis 200m: Upload 100 Mbps, Download 100 Mbps
300m: Up 100, Down 90,41 Mbps
400m: Up 74,06 Down 75,61 Mbps
500m: Up 52,19 Down 62,39 Mbps
700m: Up 37,25, Down 29,76 Mbps
1000m: Up 19,14, Down 27,39 Mbps
1600m: Up 11,11, Down 7,98 Mbps
2000m: Up 8,34, Down 6,07 Mbps
2600m: Up 1,72, Down 4,78 Mbps
2800m: Up 0,71, Down 4,42 Mbps

(1) Mini Modem
(1) Netzteil
(1) RJ-45 Netzwerkkabel, 1m
(4) selbstklebende Gummifüsse
